La vibrazione è un mal di testa comune quando si tratta di riduttori di velocità planetaria. Può portare a un sacco di problemi, come una ridotta efficienza, più usura sulle parti e persino inquinamento acustico. Come fornitore di riduttori di velocità planetaria, ho visto in prima persona quanto sia importante la tecnologia di smorzamento delle vibrazioni. Quindi, scaviamo in quale tecnologia di smorzamento delle vibrazioni per un riduttore di velocità planetaria.
Cosa causa le vibrazioni dei riduttori della velocità planetaria?
Prima di entrare nella tecnologia di smorzamento, è fondamentale capire cosa fa vibrare questi riduttori di velocità in primo luogo. Ci sono alcuni colpevoli principali.
Prima di tutto, c'è il meshing degli ingranaggi. Quando gli ingranaggi in un riduttore planetario interagiscono, creano forze che possono causare vibrazioni. I denti degli ingranaggi entrano in contatto e se il meshing non è perfetto, può portare a forze e vibrazioni irregolari. Ad esempio, se i denti degli ingranaggi hanno errori di produzione o usura nel tempo, il meshing non sarà liscio e questo si tradurrà in vibrazioni.
Un'altra causa è lo squilibrio. Se le parti rotanti del riduttore della velocità, come gli ingranaggi o gli alberi, non sono bilanciate correttamente, possono creare forze centrifughe. Queste forze fanno oscillare le parti mentre ruotano, portando a vibrazioni. Questo squilibrio può essere dovuto a tolleranze di produzione o danni alle parti.
Infine, anche i fattori esterni possono svolgere un ruolo. Cose come l'ambiente di installazione, il carico sul riduttore della velocità e l'allineamento dell'attrezzatura connessa possono contribuire a vibrazioni. Se il riduttore di velocità è installato su una superficie instabile o se il carico è distribuito in modo non uniforme, può far vibrare l'unità.
Come funziona la tecnologia di smorzamento delle vibrazioni?
La tecnologia di smorzamento delle vibrazioni mira a ridurre o eliminare le vibrazioni in un riduttore di velocità planetaria. Esistono diversi modi per raggiungere questo obiettivo.
Un metodo comune è l'uso di materiali di smorzamento. Questi materiali sono progettati per assorbire l'energia dalle vibrazioni. Ad esempio, nella costruzione del riduttore della velocità possono essere utilizzati materiali di gomma o elastomerica. Possono essere posizionati tra gli ingranaggi e l'alloggiamento o attorno agli alberi. Quando si verificano vibrazioni, il materiale di smorzamento si deforma, convertendo l'energia vibrazionale in energia termica. Questo calore viene quindi dissipato, riducendo l'ampiezza delle vibrazioni.
Un altro approccio è l'uso di assorbitori di vibrazioni dinamiche. Queste sono ulteriori masse attaccate al riduttore della velocità. Sono sintonizzati su una frequenza specifica, che di solito è la frequenza della vibrazione dominante nel sistema. Quando il riduttore di velocità vibra a questa frequenza, l'assorbitore di vibrazioni dinamiche inizia a vibrare fuori fase con il sistema principale. Questo contatore - vibrazione aiuta a annullare la vibrazione originale, riducendo i suoi effetti.
Alcuni riduttori di velocità planetaria avanzati utilizzano anche sistemi di controllo delle vibrazioni attivi. Questi sistemi utilizzano sensori per rilevare le vibrazioni nel riduttore della velocità. I sensori inviano segnali a un controller, che quindi attiva gli attuatori. Gli attuatori generano forze che contrastano le vibrazioni. Ad esempio, possono regolare la posizione degli ingranaggi o applicare ulteriori forze di smorzamento al sistema. Questo controllo attivo consente la regolazione del tempo reale dello smorzamento, rendendolo più efficace nel ridurre le vibrazioni in diverse condizioni operative.
Tipi di riduttori di velocità planetaria e smorzamento delle vibrazioni
Esistono diversi tipi di riduttori di velocità planetaria e ciascuno può richiedere un approccio specifico per lo smorzamento delle vibrazioni.

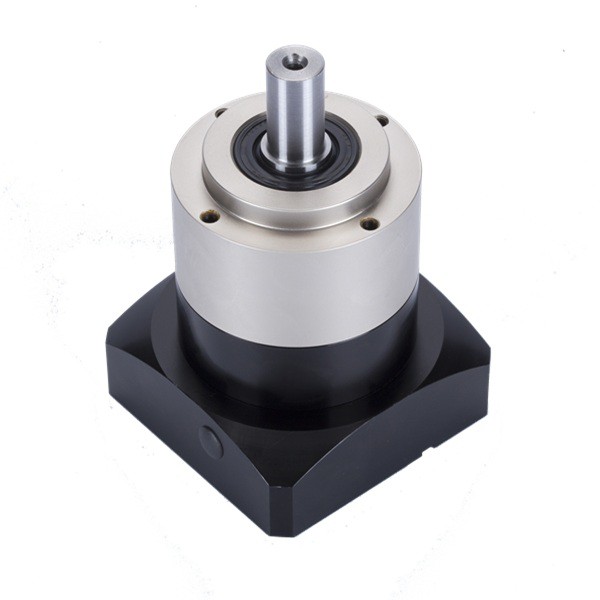

Cambio planetario piccolo
Piccoli cambi planetari, come quelli che puoi trovareQui, sono spesso utilizzati in applicazioni in cui lo spazio è limitato, ad esempio in robotica o piccoli dispositivi elettrici. A causa delle loro dimensioni ridotte, possono essere più inclini alle vibrazioni causate da un funzionamento ad alta velocità o tolleranze di produzione strette. Per questi cambi, l'uso di materiali di smorzamento con capacità di assorbimento ad alta energia è spesso una buona soluzione. La dimensione ridotta consente anche l'integrazione di assorbitori di vibrazioni dinamiche compatte.
Cambio planetario ad alta velocità
Ad alta velocità cambio planetario, come descrittoQui, operare a velocità di rotazione molto elevate. Questa operazione ad alta velocità può generare vibrazioni significative, soprattutto se c'è qualche squilibrio nelle parti rotanti. Oltre a utilizzare materiali di smorzamento e assorbitori di vibrazioni dinamiche, sono spesso necessari sistemi di controllo delle vibrazioni attive per cambi planetari ad alta velocità. Questi sistemi possono rispondere rapidamente alle variazioni della frequenza e dell'ampiezza delle vibrazioni, garantendo un funzionamento regolare anche ad alta velocità.

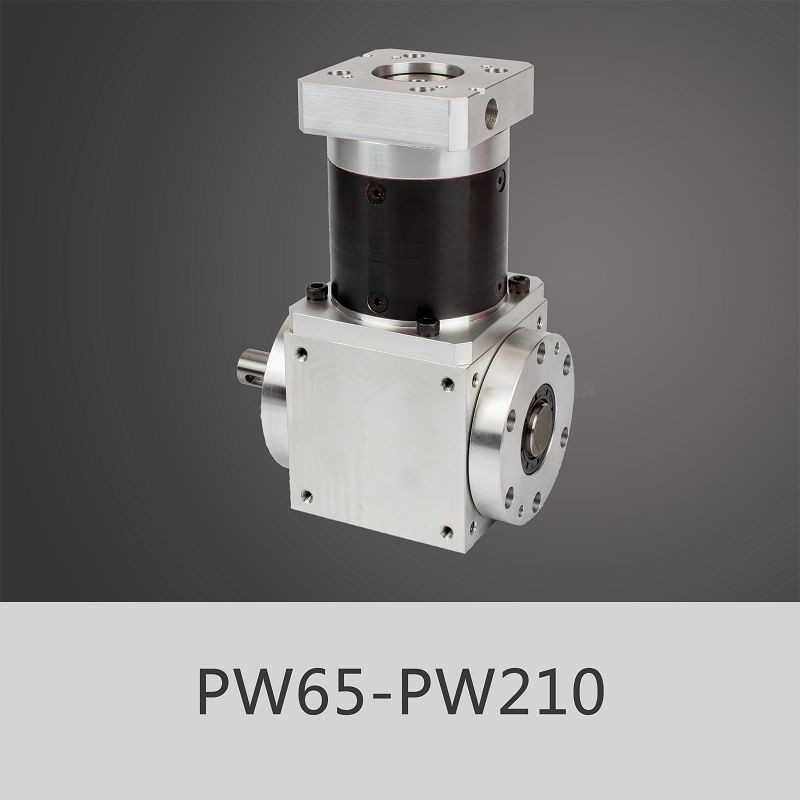

Angolo retto cambio planetario
A destra - angolare cambio planetario, come quelli accesiquesta pagina, avere un design unico in cui gli alberi di ingresso e uscita sono ad angolo reciproco. Questo design può introdurre ulteriori forze e vibrazioni a causa del cambiamento nella direzione della trasmissione di potenza. Particolare attenzione deve essere prestata all'allineamento degli ingranaggi e all'uso di materiali di smorzamento ai giunti ad angolo destro. Gli assorbitori di vibrazioni dinamici possono anche essere utilizzati per colpire le frequenze di vibrazione specifiche associate alla progettazione dell'angolo retto.
Vantaggi dello smorzamento delle vibrazioni nei riduttori della velocità planetaria
L'implementazione della tecnologia di smorzamento delle vibrazioni nei riduttori di velocità planetaria offre diversi vantaggi.
Innanzitutto, migliora l'affidabilità e la durata della vita del riduttore di velocità. Riducendo le vibrazioni, l'usura su ingranaggi, alberi e altri componenti sono ridotti al minimo. Ciò significa meno guasti e meno manutenzione, il che può risparmiare molto tempo e denaro a lungo termine.
In secondo luogo, migliora le prestazioni del riduttore della velocità. Le vibrazioni ridotte comportano un funzionamento più fluido, che porta a una trasmissione di potenza più accurata. Ciò è particolarmente importante nelle applicazioni in cui la precisione è cruciale, ad esempio nelle macchine utensili o nelle apparecchiature aerospaziali.
Terzo, riduce il rumore. Le vibrazioni sono spesso la fonte del rumore generato dai riduttori di velocità. Smorzando le vibrazioni, il livello di rumore è significativamente ridotto. Ciò è vantaggioso negli ambienti in cui l'inquinamento acustico è una preoccupazione, come negli uffici o nelle aree residenziali.
Contattaci per le esigenze del riduttore della velocità planetaria
Se sei sul mercato per un riduttore di velocità planetaria e vuoi sfruttare l'ultima tecnologia di smorzamento delle vibrazioni, siamo qui per aiutarti. Il nostro team di esperti può aiutarti a scegliere il giusto riduttore di velocità per la tua applicazione specifica e garantire che sia dotato delle soluzioni di smorzamento delle vibrazioni più efficaci. Sia che tu abbia bisogno di un piccolo cambio planetario, un cambio planetario ad alta velocità o un cambio planetario ad angolo destro, ti abbiamo coperto. Non esitare a contattarci per una consultazione e avviare il processo di approvvigionamento.
Riferimenti
- "Fondamenti di elementi macchine" di Robert C. Juvinall e Kurt M. Marshek
- "Vibrazioni meccaniche" di Singiresu S. Rao
